萬向聯軸器萬向聯軸器，十字軸軸承座為剖分式，是考慮軸承是萬向聯軸器中的易損件，將軸承壓蓋制成剖分，就是為了便于 換軸承。但壓蓋螺栓容易松動。
|

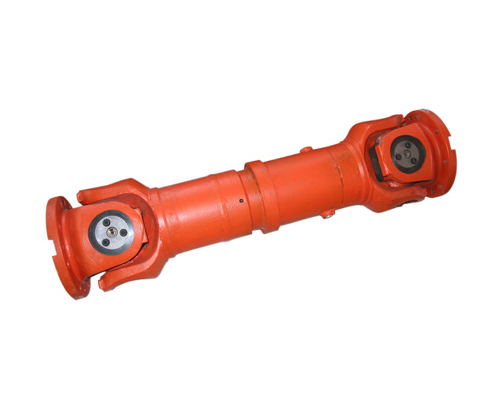

SWP型萬向聯軸器，十字軸軸承座為剖分式，是考慮軸承是萬向聯軸器中的易損件，將軸承壓蓋制成剖分，就是為了便于 換軸承。但壓蓋螺栓容易松動。
根據中間軸的結構及軸叉的連接形式不同，共有7種型式：
1、SWP A型（有伸縮長式）十字軸式萬向聯軸器；
2、B型--有伸縮短式萬向聯軸器；
3、C型--無伸縮短式萬向聯軸器；
4、D型--無伸縮長式萬向聯軸器；
5、E型--有伸縮雙法蘭長式萬向聯軸器；
6、F型--大伸縮長式萬向聯軸器；
7、G型--有伸縮超短式萬向聯軸器。
萬向聯軸器的特點：
1、具有較大的角度補償能力，SWC 型軸線折角可達15°～25°。
2、SWC 型結構緊湊合理，采用整體式叉頭，了螺栓壓緊軸承座（蓋）這一薄弱環節，避免了常見的螺栓松動或斷裂造成的惡性事件，使工作 具。
3、SWP 型承載能力大，使用 。與回轉直徑相同的同類聯軸器相比較，其所傳遞的扭矩 大，此對回轉直徑受限制的機械設備其配套范圍 具優越性，使用壽命比其它形式聯軸器提高30%～50%。
4、傳動。其傳動效率可達～99.8%，用于大功率傳動其節能 明顯。
5、傳動平穩，噪聲低，折裝維護 方便，用于軋機傳動可提高軋材質量， 操作者的勞動條件。
SWP A型（有伸縮長式）十字軸式萬向聯軸器基本參數和主要尺寸：
| 型號 | 回轉直徑 D |
公稱轉矩 Tn /N.m |
疲勞轉矩 Tf kN.m |
軸線折角 β |
伸縮量 |
尺 寸 | 轉動慣量I kg·m2 | 質量 G kg | ||||
| S |
Lmin | D3 | L1 | Lmin | 每增長 100 mm | Lmin | 每增長 100 mm | |||||
| SWP160A | 160 | 16 | 8 | ≤25 | 50 | 660 | 114 | 85 | 0.13 | 0.0059 | 47 | 2.1 |
| SWP180A | 180 | 20 | 10 | ≤15 | 60 | 752 | 121 | 95 | 0.22 | 0.0072 | 60 | 2.3 |
| SWP200A | 200 | 31.5 | 16 | ≤15 | 70 | 823 | 127 | 110 | 0.37 | 0.0114 | 81 | 3.4 |
| SWP22 | 225 | 40 | 20 | ≤15 | 76 | 933 | 152 | 130 | 0.63 | 0.0290 | 109 | 6.6 |
| SWP250A | 250 | 63 | 31.5 | ≤15 | 80 | 978 | 168 | 135 | 1.02 | 0.0407 | 147 | 7.3 |
| SWP28 | 285 | 90 | 45 | ≤15 | 100 | 1133 | 194 | 150 | 2.17 | 0.0702 | 241 | 9.4 |
| SWP31 | 315 | 140 | 63 | ≤15 | 110 | 1250 | 219 | 170 | 3.86 | 0.1144 | 322 | 12.0 |
| SWP350A | 350 | 180 | 90 | ≤15 | 120 | 1380 | 245 | 185 | 6.66 | 0.1663 | 428 | 13.6 |
| SWP390A | 390 | 250 | 112 | ≤15 | 120 | 1495 | 273 | 205 | 11.53 | 0.2695 | 566 | 18.0 |
| SWP43 | 435 | 355 | 160 | ≤15 | 150 | 1710 | 299 | 235 | 21.81 | 0.3645 | 932 | 20.0 |
| SWP480A | 480 | 450 | 224 | ≤15 | 170 | 1910 | 351 | 265 | 38.04 | 0.7028 | 1294 | 28.0 |
| SWP550A | 550 | 710 | 315 | ≤15 | 190 | 2135 | 402 | 290 | 61.28 | 1.1842 | 1744 | 35.7 |
| SWP600A | 600 | 1000 | 500 | ≤15 | 210 | 2580 | 450 | 360 | 98.63 | 1.7159 | 2330 | 40.5 |
| SWP640A | 640 | 1250 | 630 | ≤15 | 230 | 2685 | 480 | 385 | 167.67 | 2.3.8. | 3153 | 48.3 |
