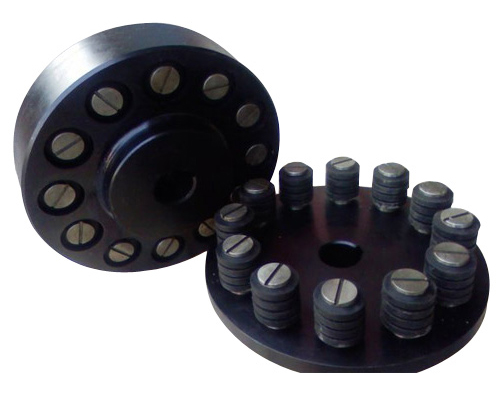

彈性套柱銷聯軸器彈性套柱銷聯軸器適用于安裝底座剛性好、對中精度較高、沖擊載荷不大、對減振要求不高的中小功率軸系傳動。
|
TL型彈性套柱銷聯軸器是依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩，并壓縮橡膠彈性套來傳遞轉矩。適用于安裝底座剛性好、對中精度較高、沖擊載荷不大、對減振要求不高的中小功率軸系傳動。TL型彈性套柱銷聯軸器結構比較簡單，制造容易，不用潤滑，不需要與金屬硫化粘結， 換彈性套方便，不用移動半聯軸器，具有 補償兩軸相對偏移和減振緩沖性能。彈性套工作是受壓縮變形，由于彈性套的厚度較薄，體積小，彈性變形有限，所以，彈性套柱銷聯軸器雖可補償軸線位移和彈性，但軸線位移許用補償量較少，彈性較弱。
|
型號 |
公稱轉矩 |
許用轉速 |
軸孔直徑 |
軸孔長度 |
主要尺寸 |
重量 |
|||
|
Tn |
[n] |
d,d1,dz |
Y |
J,J1,Z |
D |
S |
A |
kg |
|
|
N.m |
r/min |
|
L |
L1 |
|
||||
|
TL1 |
6.3 |
8800 |
9～14 |
20～32 |
14～20 |
71 |
3 |
18 |
1.2 |
|
TL2 |
16 |
7600 |
12～19 |
32～42 |
20～42 |
80 |
3 |
18 |
1.64 |
|
TL3 |
31.5 |
6300 |
16～25 |
42～62 |
30～62 |
95 |
4 |
35 |
4.9 |
|
TL4 |
63 |
5700 |
20～32 |
52～82 |
38～82 |
106 |
4 |
35 |
2.4 |
|
TL5 |
125 |
4600 |
25～40 |
62～112 |
44～112 |
130 |
5 |
45 |
8.36 |
|
TL6 |
250 |
3800 |
32～50 |
82～112 |
60～112 |
160 |
5 |
45 |
10.36 |
|
TL7 |
500 |
3600 |
40～65 |
112～142 |
84～142 |
190 |
5 |
45 |
15.6 |
|
TL8 |
710 |
3000 |
45～80 |
112～172 |
84～172 |
224 |
6 |
65 |
25.4 |
|
TL9 |
1000 |
2850 |
50～85 |
112～172 |
84～172 |
250 |
6 |
65 |
30.9 |
|
TL10 |
2000 |
2300 |
63～120 |
142～212 |
107～212 |
315 |
8 |
80 |
65.9 |
|
TL11 |
4000 |
1800 |
80～140 |
172～252 |
132～252 |
400 |
10 |
100 |
122.6 |
|
TL12 |
8000 |
1450 |
100～180 |
212～302 |
167～302 |
475 |
12 |
130 |
218.4 |
|
TL13 |
16000 |
1150 |
120～220 |
212～352 |
167～352 |
600 |
14 |
180 |
425.8 |
